一、傳統液下泵和新型液下泵的對比

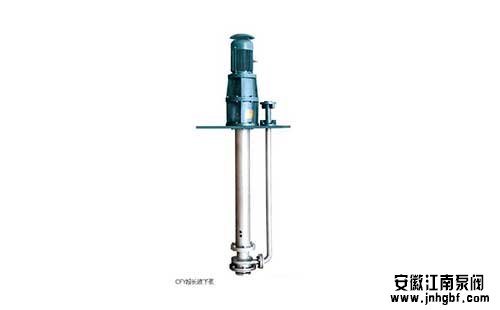

　　傳統液下泵

　　葉輪部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。廣泛適用于化工、制藥、造紙、石油等工業部門。

　　泵的立式電動機以螺栓固緊電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。

　　新型液下泵

　　電機和泵同軸連接，是由泵體、泵頭、連接管路和控制裝置所構成，泵體包括屏蔽電機和離心泵，電機和離心泵同軸聯接，外部依吸液罩形成不可分離的整體：設計防爆標準為ExsdIIBT4，屬GA級設備 ，適于零區使用。設計的主要優點是：泵的軸承只有幾百毫米，沒有長軸，不會出現擺動問題，運行平穩，聲音很小，幾乎沒有磨損。

　　泵與介質接觸的零部件，一般采用特殊材料制作，廣泛用于化工廠、制藥廠、工廠生產線、發電機組等易燃易爆介質輸送場所。

　　推薦閱讀:《JY不銹鋼液下泵》

　　二、液下泵的工作原理

　　液下泵是由單螺桿泵輸運，它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。

　　螺桿每轉一周，密封腔內的液體向前推進一個螺距，隨著螺桿的連續轉動，液體螺旋形方式從一個密封腔壓向另一個密封腔，然后擠出泵體。

　　三、液下泵的分類用途和結構特點

　　液下泵的分類用途

　　一、緊定式液下泵

　　緊定式液下泵通常用于低壓直通管道，密封性能完全取決于塞子和塞體之間的吻合度好壞，其密封面的壓緊是依靠擰緊下部的螺母來實現的。一般用于PN≤0.6Mpa。

　　二、填料式液下泵

　　填料式液下泵是通過壓緊填料來實現塞子和塞體密封的。由于有填料，因此密封性能較好。通常這種液下泵有填料壓蓋，塞子不用伸出閥體，因而減少了一個工作介質的泄漏途徑。這種液下泵大量用于PN≤1Mpa的壓力。

　　三、自封式液下泵

　　自封式液下泵是通過介質本身的壓力來實現塞子和塞體之間的壓緊密封的。塞子的小頭向上伸出體外，介質通過進口處的小孔進入塞子大頭，將塞子向上壓緊，此種結構一般用于空氣介質。

　　四、油封式液下泵

　　出現了帶有強制潤滑的油封式液下泵。由于強制潤滑使塞子和塞體的密封面間形成一層油膜。這樣密封性能更好，開閉省力，防止密封面受到損傷(公眾號:泵管家)。

　　工業企業中應用的特殊液下泵主要是高溫液下泵，即液下泵所輸送的介質為高溫液體。如果所輸送的高溫介質為高溫液體熔鹽，這種泵為熔鹽液下泵，簡稱為熔鹽泵。對于高溫液下泵，要求泵能夠耐高溫，因此在泵的結構設計和材料選擇上有其特殊性。

　　液下泵的結構特點

　　液下泵的立式電動機以螺栓固緊電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。泵的軸向力與徑向力，(包括泵運轉中所產生的水壓力，葉輪及轉子重量等)，均由軸承盒內所裝單向推力球軸承，單列向心球軸承;以及滑動導軸所承受為切實保持泵安全正常運轉。

　　軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構。液下泵用于輸送不含固體顆粒懸浮和易結晶的液體。液下泵適用于化工、石化、冶煉、染料、農藥、制藥、稀圖、化肥等行業，是在貯罐上輸送不含懸浮固體顆粒、不易結晶、溫度不高于100度的各種非氧化性酸腐蝕介質的理想設備。
